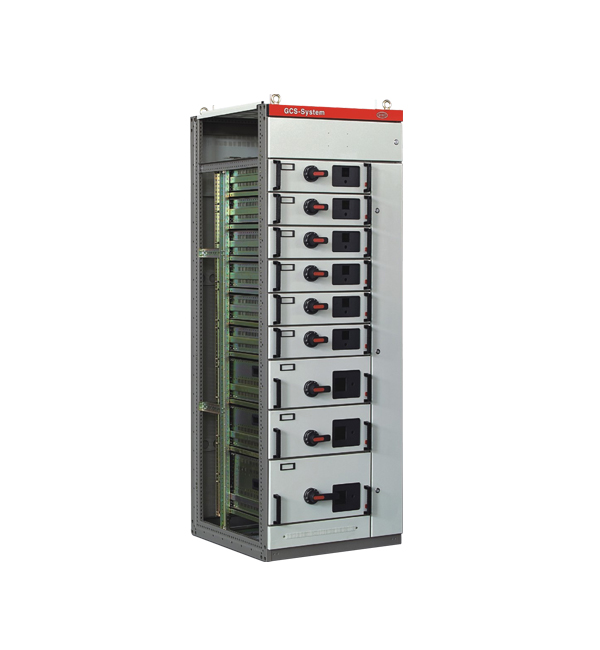

一、概述
GCS改進型是在標準型基礎上改進研制的產品。適用于發電、輸電、配電、電能轉換和電能消耗設備的控制。產品符合GB7251.1、GB/T23359、JB/T9661等相關標準。
二、結構說明
柜體基本結構由KS型材(也可采用KB型材)組裝而成,各功能室相互隔離,其隔離室分為功能單元室、母線室和電纜室,各室的作用相對獨立。垂直通道及一二次接插件均改為GCK柜的形式,水平母線放置柜頂,頂蓋可開啟,采用后出線或側出線方式均可。在保持原有工作性能及外觀的同時,實現安全可靠,安裝、檢測、維修便捷并降低生產成本。柜體防護等級IP3X-4X。
三、抽屜類型
抽屜層高的模數為80mm時分為160/2、160、240、320、400、480等模數單元尺寸系列,抽屜安裝單元有效高度1760mm。抽屜層高的模數為200mm時分別為200/2、200、400、600等模數單元尺寸系列,抽屜安裝單元有效高度1800mm。單元回路額定電流600A及以下其中?單元抽屜最大電流可達到100A。相同功能單元的抽屜具有良好的互換性,各種抽屜單元設有機械聯鎖裝置。
