一、概述

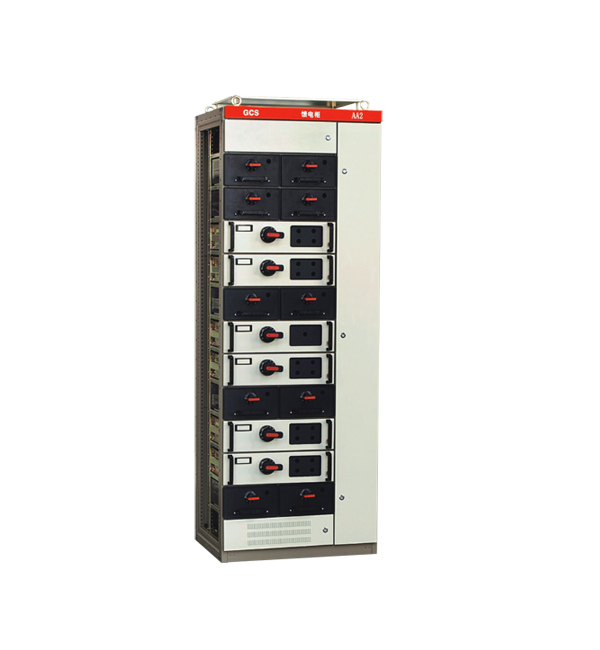

GCS標準型抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V，額定電流為4000A及以下的發、供電系統中、作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，產品符合GB7251.1、GB/T23359、JB/T9661等相關標準。
二、結構特點
1.框架采用KS型材，主構架上安裝模數為E=20mm和100mm的Φ9.2mm 的安裝孔，使得框架組裝靈活方便；
2.開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立；
3.水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施；
4.電纜隔室的設計使電纜上、下進出均十分方便；
5.抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變，相同功能單元的抽屜具有良好的互換性。單元回路額定電流在400A及以下；
6.抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。以抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用；
7.柜體的防護等級為IP30-IP40，還可以按用戶需要選用。
