一、概述

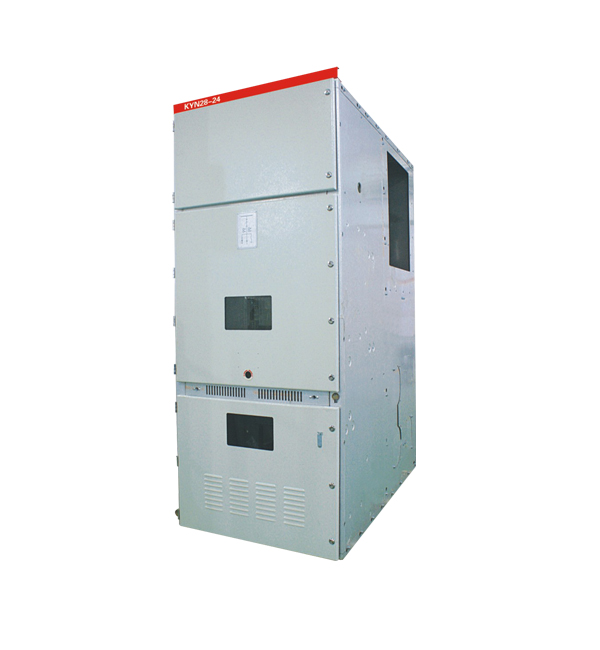

KYN28-24鎧裝移開式交流金屬封閉開關設備系三相交流50Hz、額定電壓24kV的戶內成套配電裝置。作為發(fā)電廠、變電站及工礦企業(yè)接受和分配電能之用，對電路起到控制、包保護和檢測等功能，還可以用于控制頻繁操作的場所。
二、結構說明
開關柜按照GB3906和IEC298要求進行設計。整體由柜體和可抽出部分（手車）兩部分組成，柜體結構均采用敷鋁鋅板或鍍鋅板用螺栓栓接組合成型，用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬結構件均可靠接地，主回路系統(tǒng)的各隔室均有獨立的壓力釋放通道，在電纜室內可設置40×6mm的接地母線。
三、主要特點
1.簡單有效的“五防”閉鎖，防止誤操作；
2.可配用VS1、VD4、3AH等真空斷路器；
3.可配用電壓互感器手車、隔離手車、熔斷器手車等，相同用途的手車具有互換性；
4.柜體可靠墻安裝、柜前維護，減少占地面積；
5.斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發(fā)生；
6.電纜室空間充裕、可連接多跟（根）電纜；
7.開關柜的外殼防護等級達到IP4X，各隔室的防護等級為IP2X；
8.材質可選用鍍鋅板或敷鋁鋅板制作。
